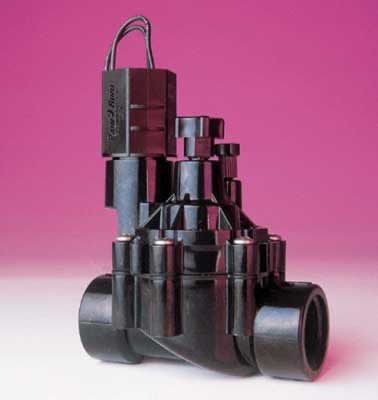

DV SERİSİ SOLENOID VANALAR
UYGULAMA
Bu vanalar küçük kamu alanları ve bahçe sulama sistemlerine takılmak için uygundurlar.
GENEL ÖZELLIKLER
- Yandan girişli modeller DV, DVF ve DV-MM
- Diyafram ve solenoidte de çift ?litrasyon
- Solenoid’in çeyrek tur çevirilmesi sayesinde boşaltma suyunun dışarı akmaksızın manuel açma
- Harici temizleme vidası
- Paslanmaz çelikten yıldızlı vida
- Plançer takılı tek parça solenoid
- DVF Serisinde akış ayarı
- Pirinç koruma kaplamalı bobin
- 100-DV-MM ve 100-DV-MM LESS : 1″ dış dişli x dış dişli (BSP)
- Latching Solenoid: 075-DV-9V; İç dişli (BSP) 100 DV-9V ve 1″ dış dişli (BSP) 100-DV-MM-9V
TEKNIK ÖZELLIKLER
Debi miktarı:
075-DV:0,24 – 4,5 m³/h
Dikkat: 0,75 m³/h ?den daha düşük debi miktarları yada mikro sulama için vananın arkasına
RBY-100-200MX ?litre takmanız önerilir.
100-DV, 100-DVF ve 100-DV-MM: 0,24 – 9,0 m³/h
Basınç aralığı: 1,0 – 10,4 bar
Sıcaklık: maksimum 43º C
Dikkat: DV iç dişli x iç dişli 6,8 m³/h den yüksek debi oranları için tavsiye edilmez
ELEKTRİKSEL VERİLER
Solenoid: 24 V / 50 Hz
Giriş Akımı: 0,30 A (7,2 VA)
Daimi Akım: 0,19 A (4,6 VA)
Dekoder Sistem ile kullanmak için değildir.
| BOYUTLAR |
| 0,75-DV ve 100-DV Yükseklik: 11,4 cm Uzunluk:11,4 cm Genişlik: 8,4 cm100-DVF Yükseklik: 11,4 cm Uzunluk:11,4 cm Genişlik: 8,4 cm100-DV-MM Yükseklik: 11,4 cm Uzunluk:11,4 cm Genişlik: 8,4 cm |
| MODELLER |
| 075-DV: 3/4″ (20/27) İç dişli 075-DV-9V: 3/4″ (20/27) İç dişli, latching solenoid 100-DV: 1″ (26/34) İç dişli (BSP) 100-DV-9V: 1″ (26/34) İç dişli (BSP) Akış ayarlı 100-DV-MM: 1″ (26/34) Dış dişli (BSP) 100-DV-MM: 1″ (26/34) Dış dişli (BSP), latching solenoid |

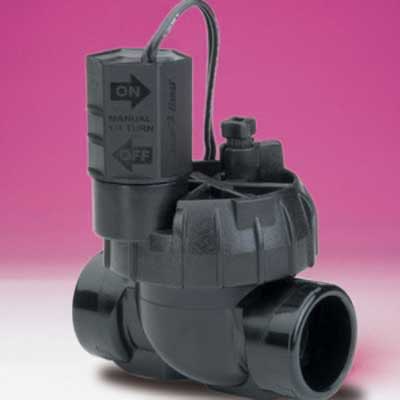

JTV SERİSİ SOLENOID VANALAR
UYGULAMA
Rain Bird Jar Top Valve (JTV) vanalar çok yönlü, güvenli ve bakımı kolaydır. Küçük kamu alanları ve bahçe sulama sistemleri için idealdirler. Dişli kapakları herhangi bir alete gereksinim duymadan vanaya ulaşımı ve bakımı kolaylaştırmaktadır. Çünkü vidasız bir yapıya sahiptirler.
GENEL ÖZELLIKLER
- 1″ (26/34) giriş şekilli iç dişli olarak temin edilebilirler: JTV, JTVF, JTV-MM, JTV-9V ve 100-JTV-MM-9V
- Çift ?litre sayesinde yüksek güvenilirlik
- Otomatik temizlenen giriş ?litreli (200 mikron) Buna-N diyafram ve dayanıklılık sağlayan paslanmaz çelik yay
- Düşük elektrik akımlı ve plançer takılı tek parça solenoid
- Vananın çıkışında RBY ?ltresi takılıysa düşük debi miktarında bile çalışma sağlanır
- Manuel olarak içini boşaltma sayesinde montaj ve sistemi çalıştırma sırasında pisliklerin dışarı atılması
- İçini boşaltma sayesinde püskürtmesiz manuel çalıştırma
- Dişli kapak sayesinde kapağın kolay takılıp çıkarılması
- Az sayıda parça sayesinde kolay bakım
- Kolay bakım için çıkartılabilir Diyafram
- Giriş ve çıkış kombinasyonu dış dişli olarak da elde edilebilir (100-JTV-MM / 100 JTVMM-9V), debi ayarlı (JTVF) yada fabrika çıkışlı Latching Solenoid (100-JTV-9V / 100- JTV-MM-9V)
TEKNIK ÖZELLIKLER
Debi oranı: 0,23 – 6,8 m³/h
0,75 m³/h ?den daha düşük ugulamalarda yada Mikro sulama için vanaya
RBY-100-200MX ?litre takmanız önerilir
Basınç aralığı: 1,0 – 10,4 bar
Çalışma Sıcaklıkları:
Su sıcaklığı azami 43º C’ ye kadar
Çevre sıcaklığı azami 52º C’ ye kadar
ELEKTRİKSEL VERİLER
Solenoid: 24 VAC / 50 Hz
Giriş Akımı: 0,30 A (7,2 VA)
Daimi Akım: 0,19 A (4,6 VA)
Dekoder Sistem ile kullanmak için değildir.
| BOYUTLAR |
| Yükseklik: 12,7 cm Uzunluk: 100-JTV / JTVF / JTV-9V: 10,2 cm 100-JTV-MM: 13,7 cm Genişlik: 7,9 cm |
| MODELLER |
| 100-JTV: 1″ (26/34) İç dişli 100-JTVF: 1″ (26/34) Debi ayarlı iç dişli 100-JTV-9V: 1″ (26/34) İç dişli + latching solenoid TBOS 100-JTV-MM: 1″ (26/34) Dış dişli x dış dişli 100-JTV-MM-9V: 1″ (26/34) dış dişli x latching dış dişli solenoid |

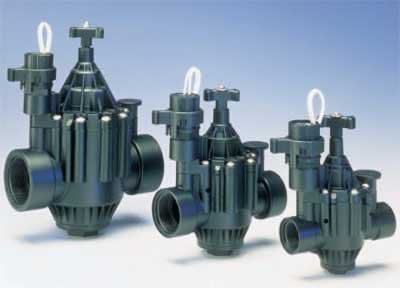

PGA SERİSİ SOLENOID VANALAR
UYGULAMA
- Geçiş şekli / Köşeli yapı
- PVC gövde
- 1 – 10,4 basınç oranı
- Elle çeyrek tur döndürülerek içeri doğru basitçe vanaların yükünü azaltmak ve açmak için solenoid
- Koç darbelerini ve sonrasında sisteme gelebilecek hasarları önlemek için yavaş kapanma
- Solenoidi ayarlamak için kulp
- Diyafram üzerinde ?litre
- Pirinç koruma kaplamalı solenoid
- Plançer takılı tek parça solenoid
- Debi ayarı
- 1 den 6,9 bara kadar ayarlanabilir basınç ay a r ü n i t e s i (PRS-Dial, ekstra ısmarlanmalı)
- 9V Lathcing solenoidle de teslim edilebilir: 100-PGA-9V, 150-PGA-9V, 200-PGA-9V
GENEL ÖZELLIKLER
Debi miktarı: 1,14 den 34,05 m³/h kadar
Basınç aralığı: 1,0 den 10,4 bara kadar
Sıcaklık: Maksimum 43º C
TEKNIK ÖZELLIKLER
100-PGA
Yükseklik: 18,4 cm
Uzunluk:14,0 cm
Genişlik: 8,3 cm
150-PGA
Yükseklik: 20,3 cm
Uzunluk:17,2 cm
Genişlik: 8,9 cm
200-PGA
Yükseklik: 25,4 cm
Uzunluk:19,7 cm
Genişlik: 12,7 cm
ELEKTRİKSEL VERILER
Solenoid: 24 V / 50 Hz
Giriş Akımı: 0,41 A (9,9 VA)
Daimi Akım: 0,23 A (5,5 VA)
| BOYUTLAR |
| 100-PGA: 1″ (26/34) İç dişli (BSP) 100-PGA-9V: 1″ (26/34) İç dişli (BSP),Latching solenoid 150-PGA: 1,5″ (40/49) İç dişli (BSP) 150-PGA-9V: 1,5″ (40/49) İç dişli (BSP),Latching solenoid 200-PGA: 2″ (50/60) İç dişli (BSP) 200-PGA-9V: 2″ (50/60) İç dişli (BSP), |
| MODELLER |
| 100-PGA, 150-PGA, 200-PGA |
